阻燃PC/ABS由于含有PC成分和阻燃劑，如果含有水分，易導致PC在高溫成型加工過程中產(chǎn)生水解；以及過分受熱（包括剪切熱），也會導致材料部分降解及小分子析出，從而使制品產(chǎn)生銀絲、發(fā)黃、表面黑條紋、色差等外觀問題；及產(chǎn)品脆、螺絲柱斷裂、噴漆開裂等強度問題或者模具沉積模垢等缺陷。以青島美泰塑膠的無鹵阻燃PC/ABS合金為例，為您簡單介紹阻燃PC/ABS合金的加工工藝條件。

1.烘干。建議90℃左右，烘干4小時左右。依材料濕度、材料儲存條件、干燥機的狀況等調(diào)整，但最長累積干燥時間不能超過48小時，否則材料有降解變色的可能。

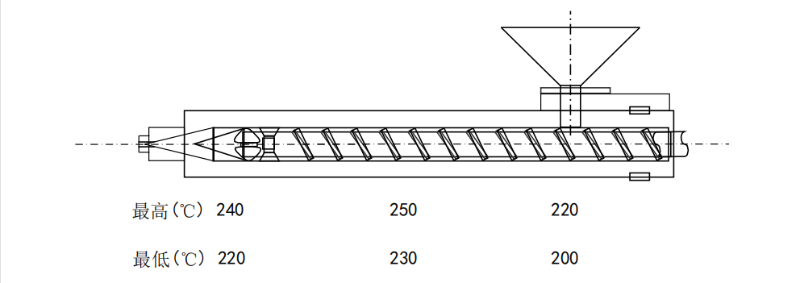

2.料筒溫度。前段、中斷、后段溫度設(shè)定參考下圖。

3.模具溫度。建議50-100℃，依制品厚度、尺寸和澆口流道設(shè)定而調(diào)整。

    注意事項：

1. 生產(chǎn)前應(yīng)充分清機，但是不要使用容易分解的材料作為清機料，一般建議選用PP或者PE；

2. 生產(chǎn)過程中，不要使材料長期停留在加熱管中；

3. 熱澆道的系統(tǒng)溫度不可超過270℃以免材料劣化。

   青島美泰塑膠，擁有15年的改性塑料定制、染色經(jīng)驗，堅持一對一定制，工程師和配色師都是擁有十幾年從業(yè)經(jīng)驗的資深技術(shù)人員，對塑料材料和色粉、助劑等，有深入的研究。為了更好的服務(wù)客戶，美泰還專門聘請專業(yè)的注塑工程師，為客戶提供注塑加工工藝指導。如果您有改性塑料的需求，歡迎來電咨詢。
